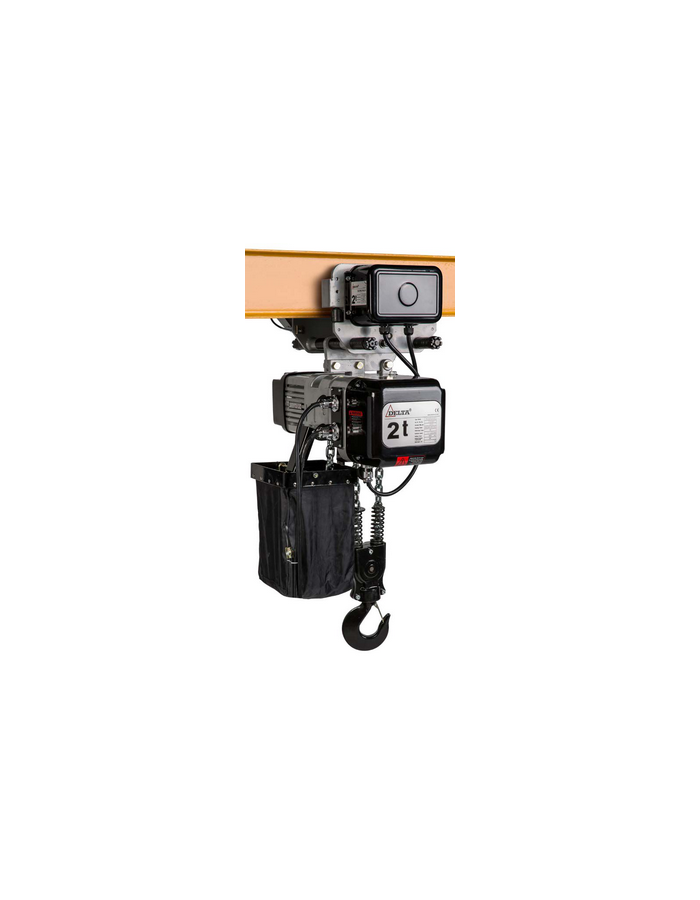

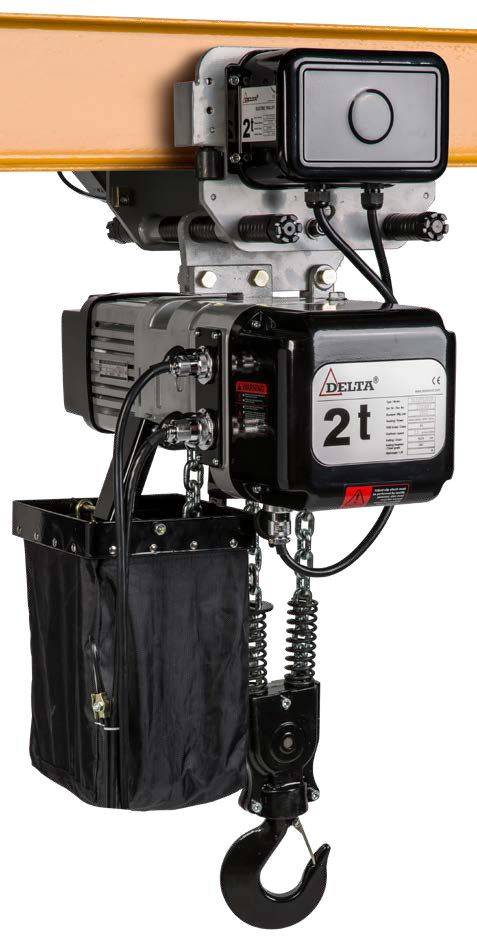

Palan électrique + Chariot électrique (Combiné) 400V Delta SG.DTD

Réf : Palan électr. + Chariot électr. (Combiné) SG.DTD
Palan électrique à chaîne + Chariot porte palan électrique (Combiné) 400V Delta SG.DTD

Ajouter Au panier

-
1
+
Descriptif

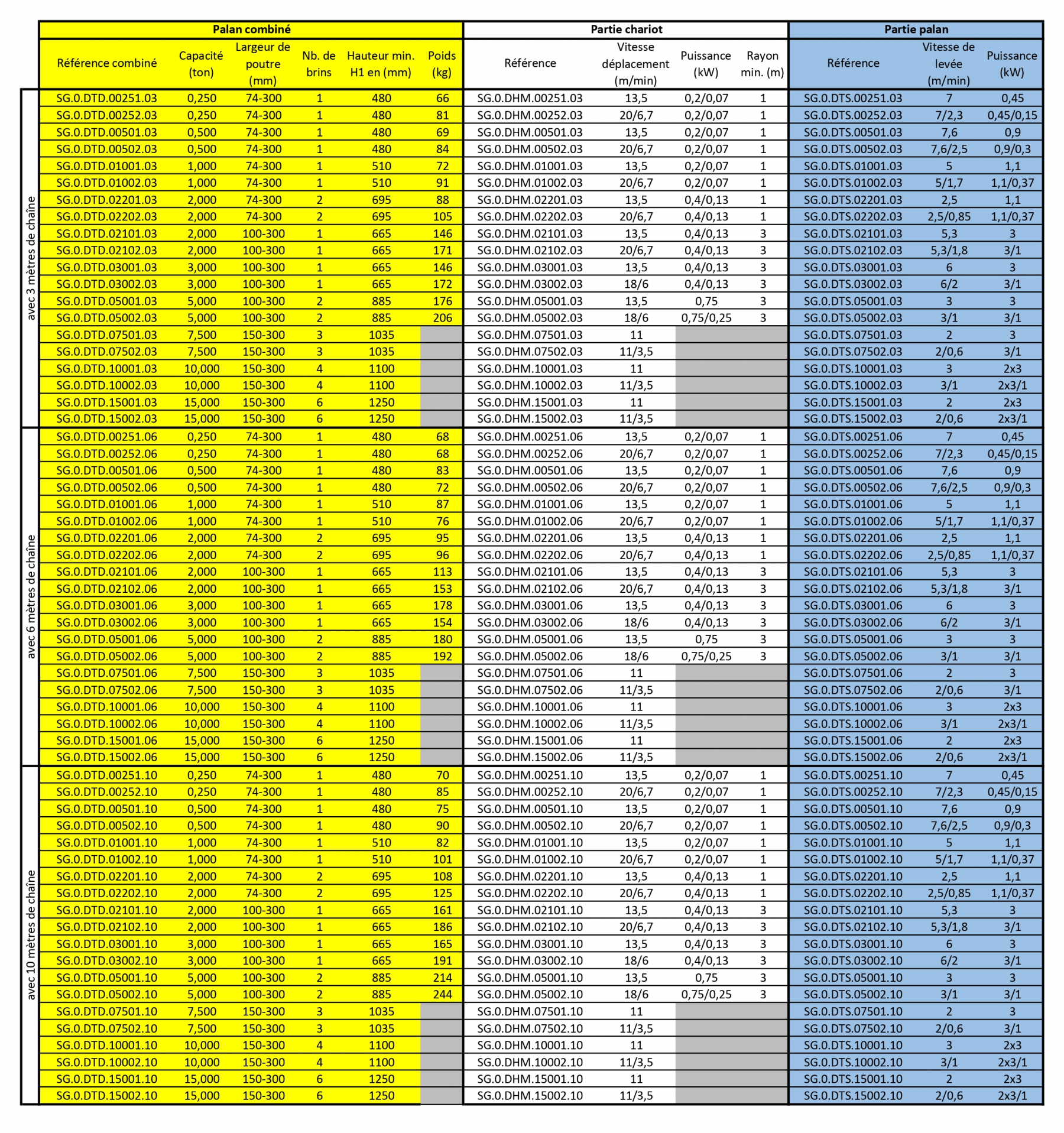

Plusieurs références disponibles (tableau en bas de page) :



CMU (Charge Maximale d'Utilisation) : 250 - 15 000 kg

Tension de fonctionnement : 400 - 440V

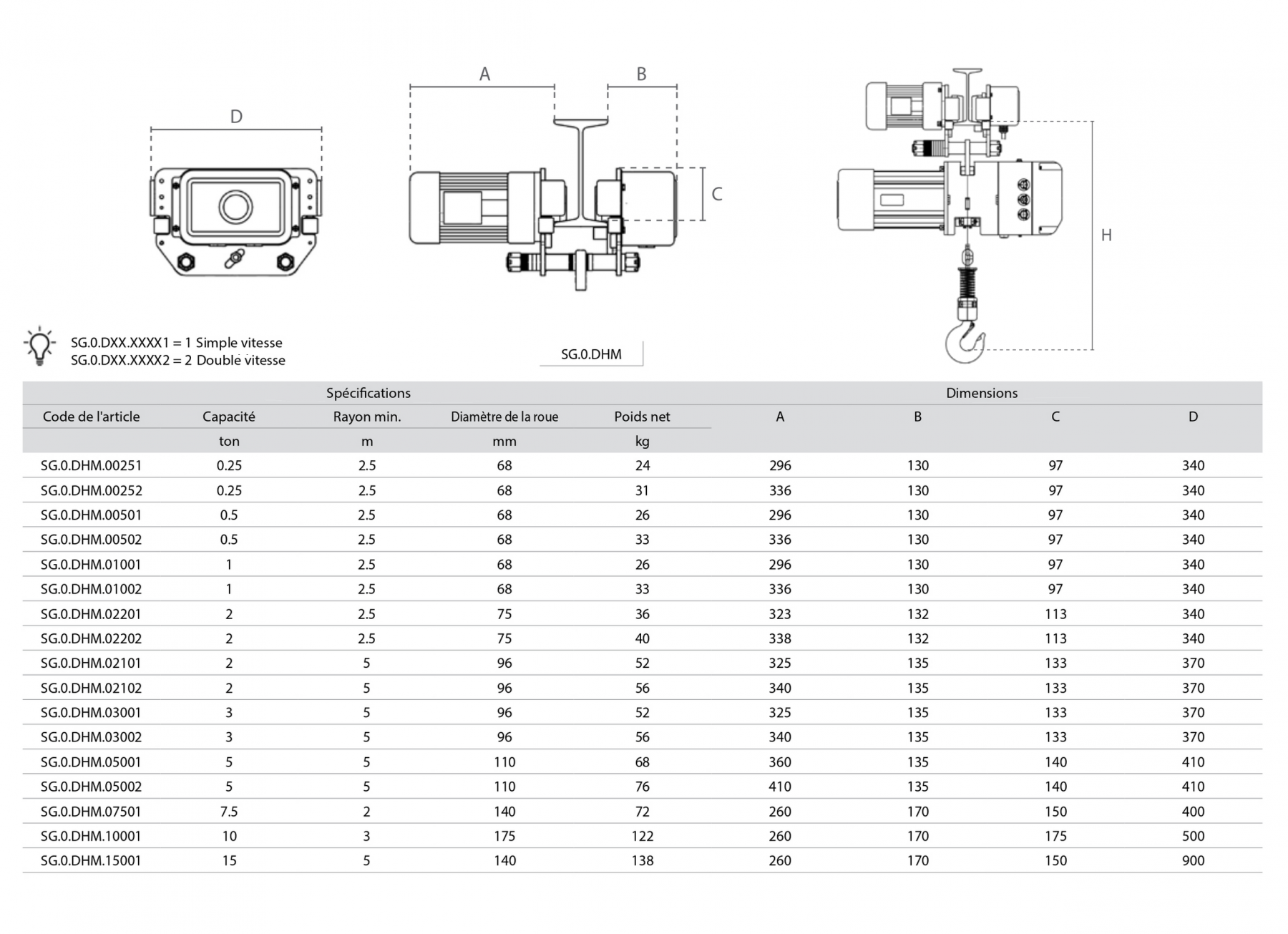

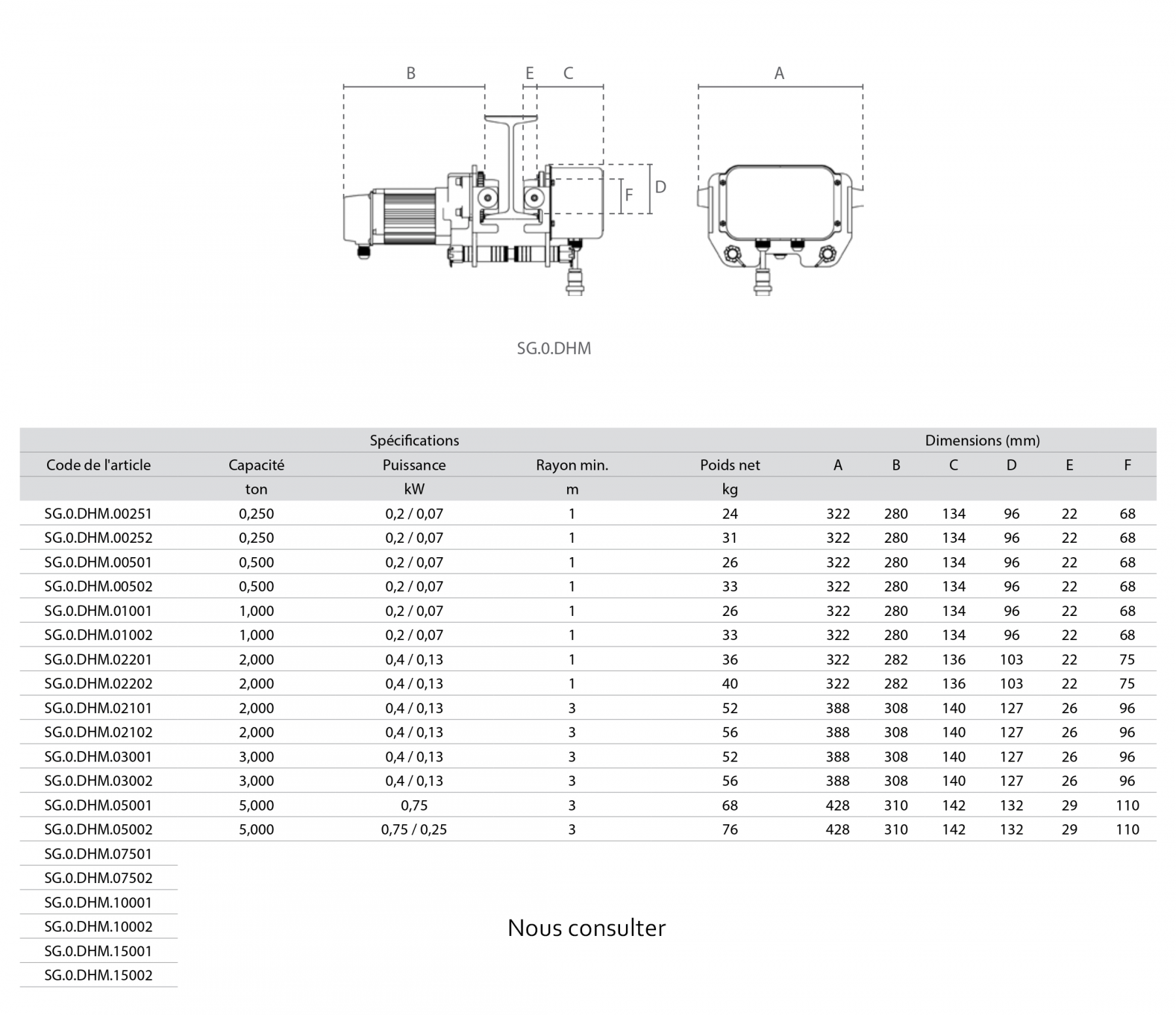

Chariot porte palan électrique Delta SG.DHM composé de :



  • Réglage par cale (par disques d'écartement),



  • Guirlande d'alimentation,



  • Double vitesse,



  • Barres de sécurité (protection contre les chutes, les bris de roue et les chocs),



  • Protection anti-basculement,



  • Roulettes à roulement à billes, lubrifiées en permanence (permet un mouvement doux et régulier),



Code de l'article CMU (t) Vitesse de dépl. (m/min) Puissance du chariot (kW) Larg. de poutre (mm) Poids (kg) Haut. min. (H)
SG.0.DTD.00251 0.25 13.5 0.2 74-300 66 480
SG.0.DTD.00252 0.25 20 ou 6.7 0.2 ou 0.07 74-300 81 480
SG.0.DTD.00501 0.5 13.5 0.2 74-300 69 480
SG.0.DTD.00502 0.5 20 ou 6.7 0.2 ou 0.07 74-300 84 480
SG.0.DTD.01001 1 13.5 0.2 74-300 71 510
SG.0.DTD.01002 1 20 ou 6.7 0.2 ou 0.07 74-300 90 510
SG.0.DTD.02201 2 13.5 0.4 74-300 87 695
SG.0.DTD.02202 2 20 ou 6.7 0.4 ou 0.13 74-300 104 695
SG.0.DTD.02101 2 13.5 0.4 74-300 146 665
SG.0.DTD.02102 2 20 ou 6.7 0.4 ou 0.13 74-300 172 665
SG.0.DTD.03001 3 13.5 0.4 88-300 146 665
SG.0.DTD.03002 3 18 ou 6 0.4 ou 0.13 88-300 172 665
SG.0.DTD.05001 5 13.5 0.75 88-300 176 885
SG.0.DTD.05002 5 18 ou 6 0.75 ou 0.25 88-300 206 885
SG.0.DTD.07501 7.5 11 0.75 150-220 231 1035
SG.0.DTD.07502 7.5 11 ou 3.5 0.75 150-220 256 1035
SG.0.DTD.10001 10 11 0.75 150-220 341 1100
SG.0.DTD.10002 10 11 ou 3.5 0.75 150-220 385 1100
SG.0.DTD.15001 15 11 2x0.75 150-220 400 1250
SG.0.DTD.15002 15 11 ou 3.5 2x0.75 150-220 473 1250

+

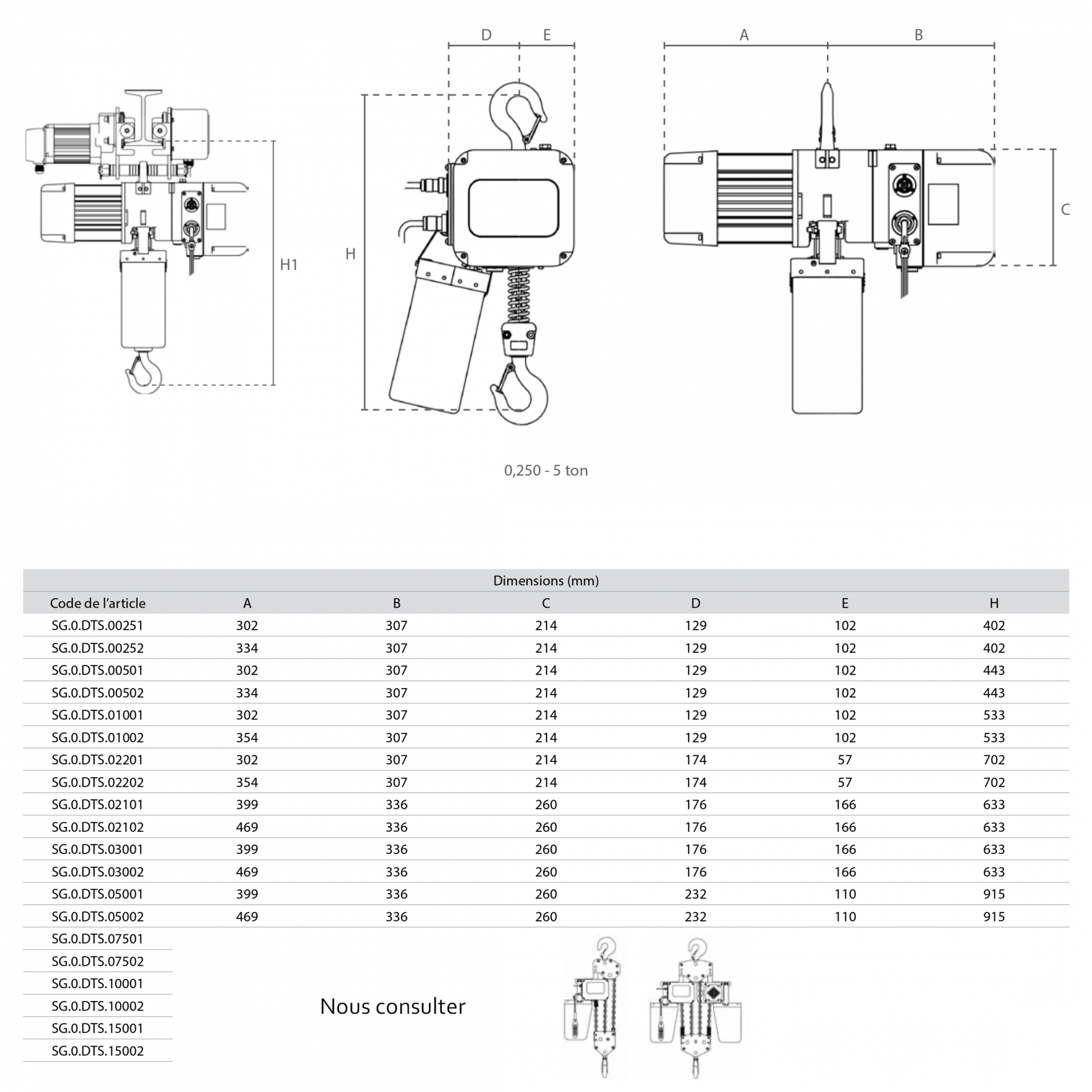

Palan à chaîne électrique Delta SG.DTS composé de :



  • Câble d'alimentation 1 m sans prise,



  • Crochet de suspension avec linguet de sécurité,



  • Crochet de charge pivotant avec linguet de sécurité,



  • Chaîne de levage,



  • Commande avec câble 6 m (interrupteur de commande pendentif 24V avec bouton d'arrêt d'urgence),



  • Frein ressort électromagnétique puissant (maintient la charge en cas de panne de courant),



  • Protection de surcharge (embrayage de friction réglable de l'extérieur),



  • Double vitesse,



  • Micro-capteur de fin de course supérieur et inférieur,



  • Capteur thermique pour protection,



  • Protecteur de séquence de phase pour protéger le palan contre les dommages potentiels dus au changement de séquence,



  • Facteur de marche 40%,



Avantages et inconvénients : plus grand, plus encombrant mais moins cher que le Palan à chaîne électrique 400V Delta DH.DEH.

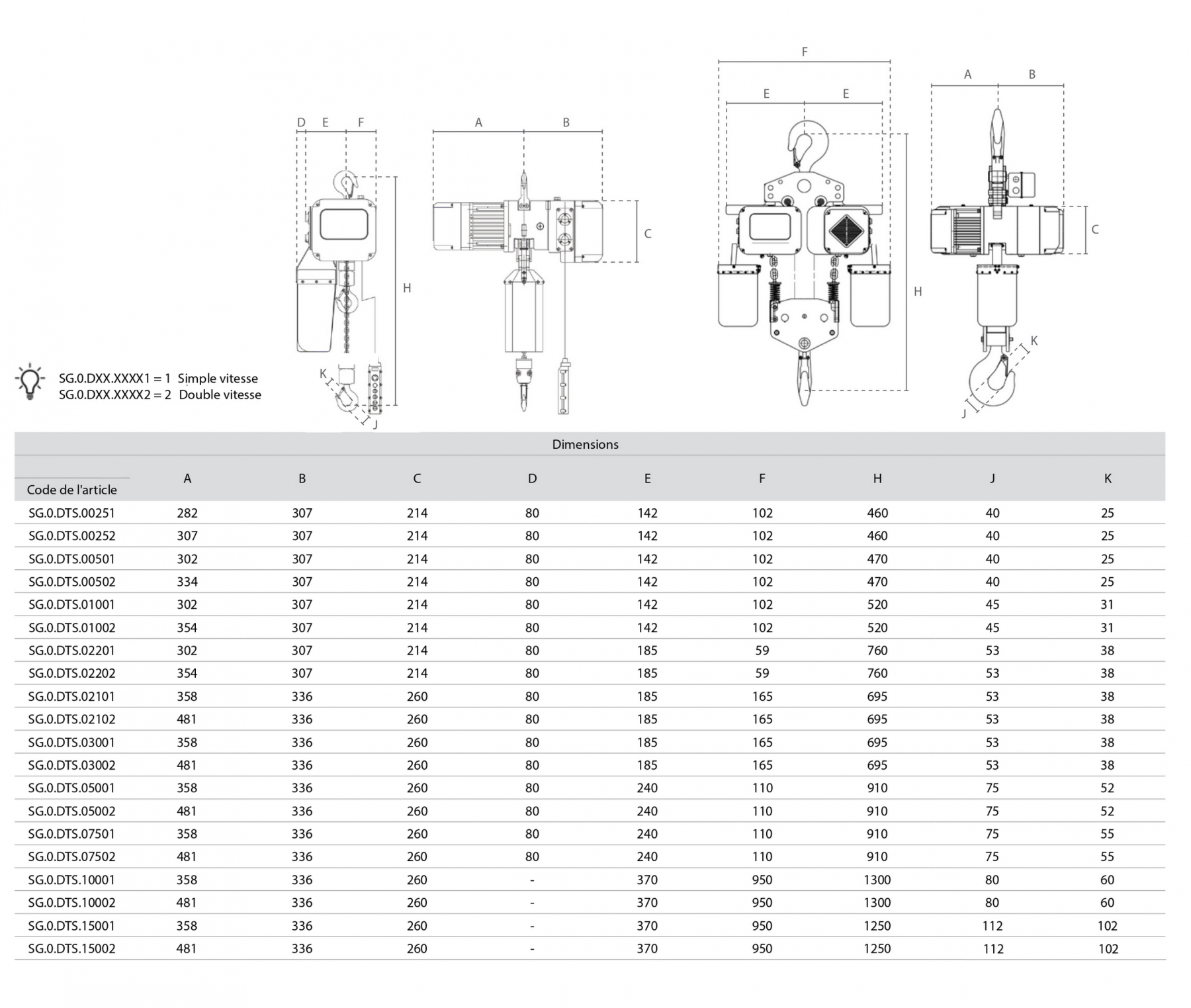

Code de l'article CMU (t) Vitesse de levée (m/min) Chaîne de levage (Øxmm) Nb de brins Puissance (kW) Poids (kg)
SG.0.DTS.00251 0.25 7 5 x 15 1 0.45 42
SG.0.DTS.00252 0.25 7 ou 2,3 5 x 15 1 0.45 ou 0.15 50
SG.0.DTS.00501 0.5 7,6 6.3 x 19 1 0,9 43
SG.0.DTS.00502 0.5 7,6 ou 2,5 6.3 x 19 1 0,9 ou 0.3 51
SG.0.DTS.01001 1 5 8 x 24 1 1.1 45
SG.0.DTS.01002 1 5 ou 1,7 8 x 24 1 1.1 ou 0.37 57
SG.0.DTS.02201 2 2,5 8 x 24 2 1.1 51
SG.0.DTS.02202 2 2,5 ou 0,85 8 x 24 2 1.1 ou 0.37 64
SG.0.DTS.02101 2 5,3 10 x 30.2 1 3 94
SG.0.DTS.02102 2 5,3 ou 1,8 10 x 30.2 1 3 ou 1 116
SG.0.DTS.03001 3 6 11.2 x 34 1 3 94
SG.0.DTS.03002 3 6 ou  2 11.2 x 34 1 3 ou 1 116
SG.0.DTS.05001 5 3 11.2 x 34 2 3 108
SG.0.DTS.05002 5 3 ou   1 11.2 x 34 2 3 ou 1 130
SG.0.DTS.07501 7.5 2 11.2 x 34 3 3 159
SG.0.DTS.07502 7.5 2 ou 0.6 11.2 x 34 3 3 ou 1 184
SG.0.DTS.10001 10 3 11.2 x 34 4 2x3 219
SG.0.DTS.10002 10 3 ou   1 11.2 x 34 4 2x3 ou 1 263
SG.0.DTS.15001 15 2 11.2 x 34 6 2x3 262
SG.0.DTS.15002 15 2 ou 0.6 11.2 x 34 6 2x3 ou 1 335



Option possible : Essai en charge, indice de protection.
